Protección contra Descargas

Protección personal ante descargas eléctricas accidentales y atmosféricas

Nuevas tecnologías ponen a nuestra disposición dispositivos destinados a prevenir la electrocución o accidentes eléctricos.

Estos deben coordinarse con una eficiente instalación de puesta a tierra. que sigue siendo uno de los fundamentos de la seguridad necesarios  para contar con una Protección Contra Descargas efectiva.

Generalmente la incidencia de la protección contra descargas en el costo global de la instalación es relativamente baja con respecto a otras instalaciones.

Es muy frecuente el desconocimiento en instaladores y usuarios acerca de una buena instalación de puesta a tierra y estos creen que solo un disyuntor diferencial y una llave termica son suficientes para proteger los equipos y al personal.

¿Dónde se debe aplicar la puesta a tierra para una protección contra descargas?

La puesta a tierra se debe conectar a:

  • Todos los equipos eléctricos (Heladeras, Lavarropas, etc).
  • Masas metálicas al alcance de la mano. (Gabinetes Eléctricos, Cañerías, Cocinas).

Siempre respetando el concepto de puesta a tierra única para facilitar la equipotencialidad de todos los elementos.

¿Qué efectos tiene sobre el cuerpo humano la electricidad?

Los efectos que tiene la corriente sobre el cuerpo humano dependen de:

  • La intensidad con que lo atraviesa.
  • La duración de contacto.
  • Resistencia eléctrica del propio cuerpo.

¿Cómo puede variar la resistencia?

La resistencia eléctrica del cuerpo pueden variar según que condiciones físicas el sujeto presenta.

Por ejemplo:

  • Valores bajos en mujeres embarazadas.
  • Presencia de alcohol en la sangre.
  • Estados depresivos.
  • Estado de la piel, seca o mojada.
  • Persona con el cuerpo sumergido en agua

¿Qué resistencia media tiene el cuerpo humano?

La resistencia del cuerpo humano media se estima en 3000 Ohms, es un valor variable.



¿Cómo modifica el peligro de electrocución la duración del contacto?

Mientras la duración sea mas corta, osea que la persona se desprenda del elemento electrificado, o cuando mas rápido actuen las protecciones, el pelgro de electrocución será menor.

¿Qué es el fenómeno de Tetanización?

Es cuando las contracciones de los músculos de las manos (que se pueden extender a los músculos del tronco, cara o nuca) impiden a la persona desprenderse del elemento electrificado.

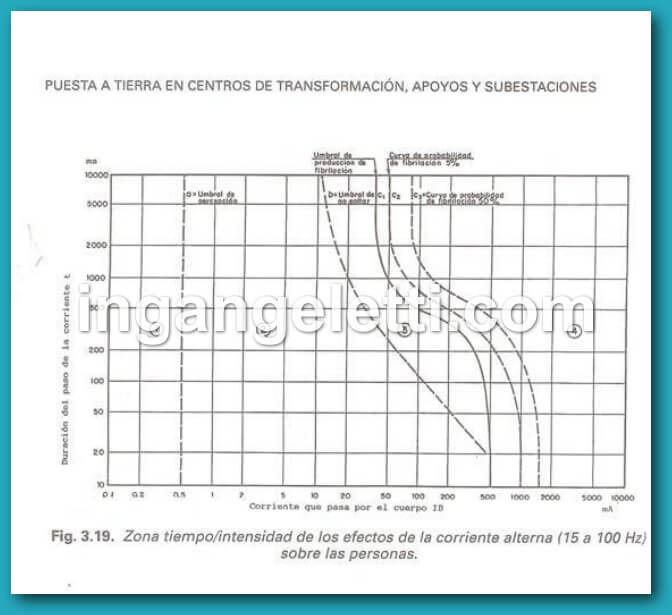

Gráfico de curva de peligrosidad

Esta curva tiene como ejes, Duración del paso de la corriente y Corriente que pasa por el cuerpo.

Gráfico de Curva de Peligrosidad

Curva de Peligrosidad



Zonas y curvas de seguridad delimitadoras que define la Norma UNE 20572-1

  1. Ninguna reacción.
  2. Ningún efecto fisiológico peligroso.
  3. Ningún daño orgánico, pero puede haber contracciones musculares y/o de dificultad de respiración, de perturbaciones reversibles de impulsos en el corazón, como fibrilación y paros cardíacos, irán aumentando con la intensidad de la corriente y del tiempo.
  4. A los efectos de la Zona 3 se suman: un aumento en la fibrilación hasta el 5% curva C2, hasta el 50% de la curva C3. Con el aumento de la intensidad y el tiempo, los efectos como paros cardíacos, paros respiratorios y quemaduras serán mayores.

Protección personal contra descargas eléctricas por rayos

Situaciones a considerar:

  1. Impacto directo de rayo sobre persona.
  2. Descarga lateral: una parte de la corriente descargará a tierra a través de la persona porque está cerca del objeto impactado.
  3. Tensión de contacto cuando la persona está tocando el objeto impactado por rayo.
  4. Tensión del paso que es cuando una persona está parada, cerca de una bajada o de otro elemento impactado y entra en contacto a través de sus pies que se encuentran en dos puntos a diferente potencial del suelo .

"<yoastmark



¿Cuál es la tensión del paso?

La diferencia de potencial entre dos puntos del suelo define a la tensión del paso.

Separados 1 metro entre sí causada por la corriente de la descarga atmosférica y que fluye desde una toma de tierra.

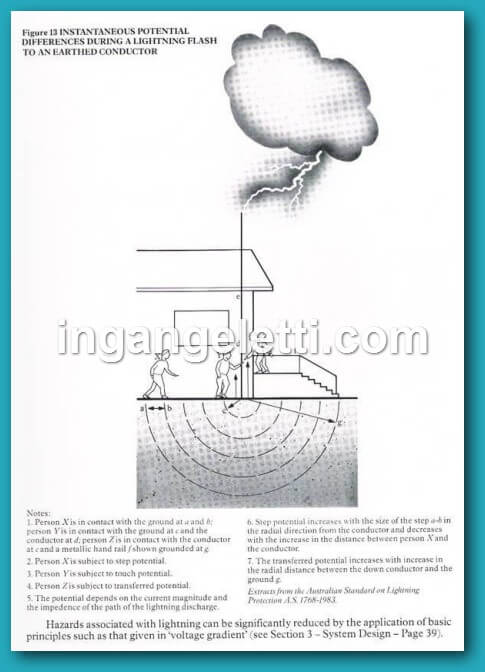

Diferencia de Potencial Durante un Rayo a un Conductor-a-Tierra

Diferencia de Potencial Instantanea Durante un Rayo a un Conductor-a-Tierra



¿Cuál es la tensión de contacto?

La diferencia de potencial entre la tierra y el punto más alto de un objeto sobre el que impacta una descarga que una persona puede tocar.



¿Cómo deben comportarse las personas que se encuentren en el exterior de una estructura?

Las personas que se encuentran en el exterior de una estructura se tienen un mayor riesgo de ser alcanzadas por un rayo.

Listado de situaciones a evitar

  1. Montar a en bicicleta o a caballo.
  2. Lugares elevados:  como colinas, montañas, las partes altas de edificios, cerca de ventanas o puertas abiertas.
  3. Lugares despejados: como campos deportivos, playas de estacionamiento abiertas, campos de golf, canchas de tenis, etc.
  4. Bañarse en piletas, mares o ríos
  5. Tocar vallas metálicas, alambrados, bajadas de pararrayos, vías ferroviarias, etc.
  6. Tener objetos metálicos que sobresalgan por encima de la cabeza, herramientas, palos de golf, paraguas, cañas de pescar, etc.
  7. Resguardarse en árboles aislados, o a una distancia menor que 2 veces su altura.
  8. Las embarcaciones abiertas sin protección.
  9. Carpas de fabricación normal que no ofrecen ninguna protección.

Listado de situaciones a seguir

  1. Refugiarse en un lugar que tenga el techo conectado a tierra.
  2. Resguardarse en zonas bajas.
  3. Refugiarse en montes de arbolado denso.
  4. Refugiarse en las calle con edificaciones altas, en lo posible junto a una paredes.
  5. Permanecer en automóviles cerrados con techo metálico, no con techo de lona o no metálico.

Si no hay protección disponible y siente cosquilleo en la piel o que se le erizan los cabellos debe ponerse en cuclillas agachando la cabeza porque significa que un rayo está próximo a impactar cerca.

¿Cómo deben comportarse las personas que se encuentren en el interior de una estructura?

Evitar tocar o estar cerca de:

  1. Elementos conectados a líneas que provienen del exterior, como las líneas conductoras eléctricas, de teléfonos o los cables de videocable o de antenas de televisión .
  2. Objetos metálicos conductores ya que pueden alcanzar potenciales elevados, tensión de contacto.

¿Cuáles son los primeros auxilios?

Los primeros auxilios a realizar por descargas eléctricas son los mismo que para las quemaduras.

De ser necesario se debe hacer respiración artificial, de boca a boca o el masaje cardíaco.

La victima no tendrá ninguna carga eléctrica por lo que se podrá tocar sin problemas.

¿Cómo se protegen en las embarcaciones contra los rayos?

Las embarcaciones se protegen contra rayos depende del material con que estén construidas.

Casco y mástiles de acero:

No requieren protección adicional contra rayos ya que poseen una proteccion intrinseca.

Casco y mástiles de madera

Al no tener ninguna protección instrinseca el conductor podrá ser conducido de forma recta a través del interior del casco, sin quedar rodeado por elementos ferromagnéticos, hasta  la placa de contacto en el agua, (placa de cobre).

Casco de madera con mástiles metalicos

En casos con mástil de sección superior a 100 mm2, se puede omitir el pararrayos. Se verificará la conexión al resto del sistema de protección. El conductor de bajada tendrá que estar unido al mástil y a la placa de cobre.

Casco de acero y mástil de madera

Se necesita instalar un pararrayos en el mástil, con un conductor de bajada y se lo unirá en forma segura al casco sin uso de placa de cobre (placa de contacto al agua).
